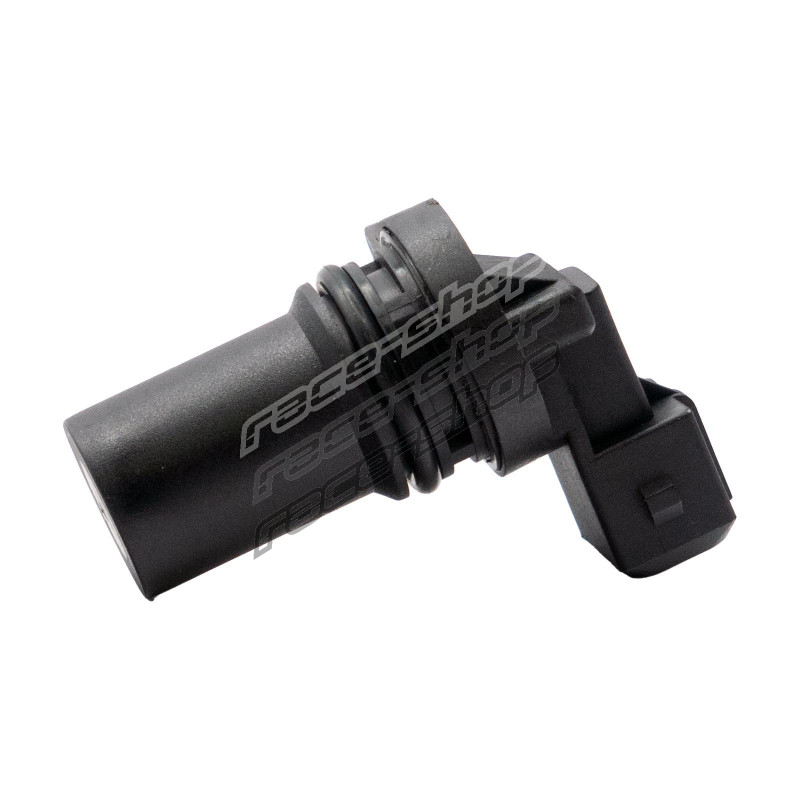

Link sensore angolo albero motore (CAS)

Modelli supportati

Può essere utilizzato con quasi tutte le ruote foniche in acciaio montate sull'albero motore; consultate i prodotti correlati per le nostre ruote foniche.

Avvertenze

Non consigliato per il segnale dell'albero a camme.

I cavi di segnale devono essere schermati.

Traferro del sensore circa 0,5 mm.

A seconda della strategia di accensione desiderata, potrebbe essere necessario un sensore aggiuntivo CAM/Trigger 2 PN 101-0280. Per maggiori informazioni consultate il file di aiuto di PC Link.

Specifiche

Cablaggio

• Riferimento + collegare a Trigger 1 (segnale) della centralina Link.
• Riferimento - collegare alla massa sensori (Sensor Ground) della centralina Link.

Dimensioni del prodotto

• 55mm(L)x40mm(W)x45mm(H)
• 2.17in(L)x1.57in(W)x1.77in(H)

Peso del prodotto

• 30 grammi (1,06 once)

Dati elettrici

• Intervallo di tensione di esercizio: +/-60V

Contenuto della confezione

• Sensore VR albero motore con connettore/terminali
• Connettore, terminale e cuffia stile Bosch (PN 101-0051)

Nome calibrazione PCLink

• Reluctor
