CANchecked display MFD32S Gen2

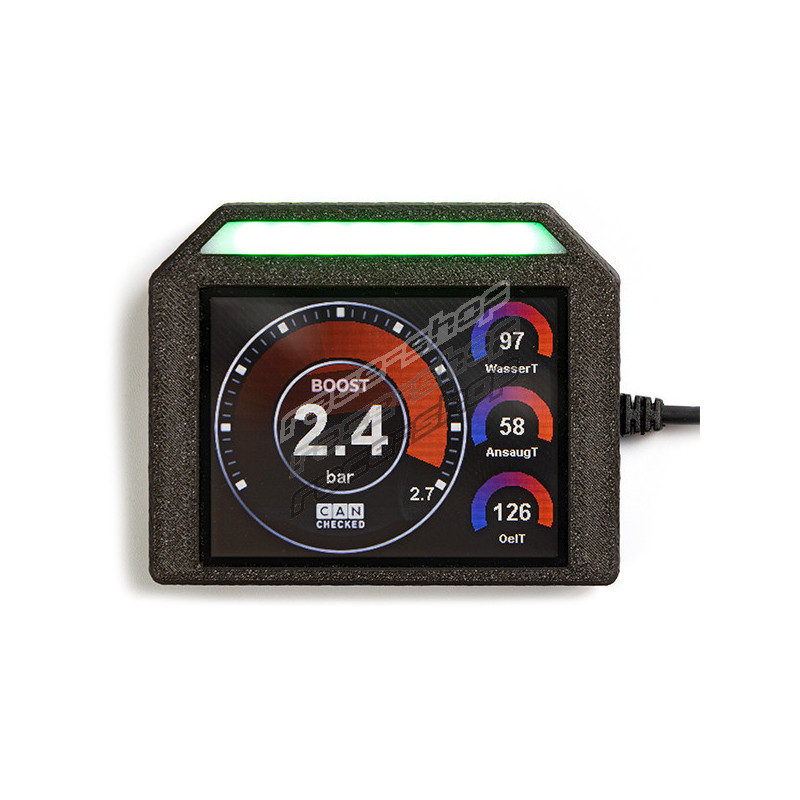

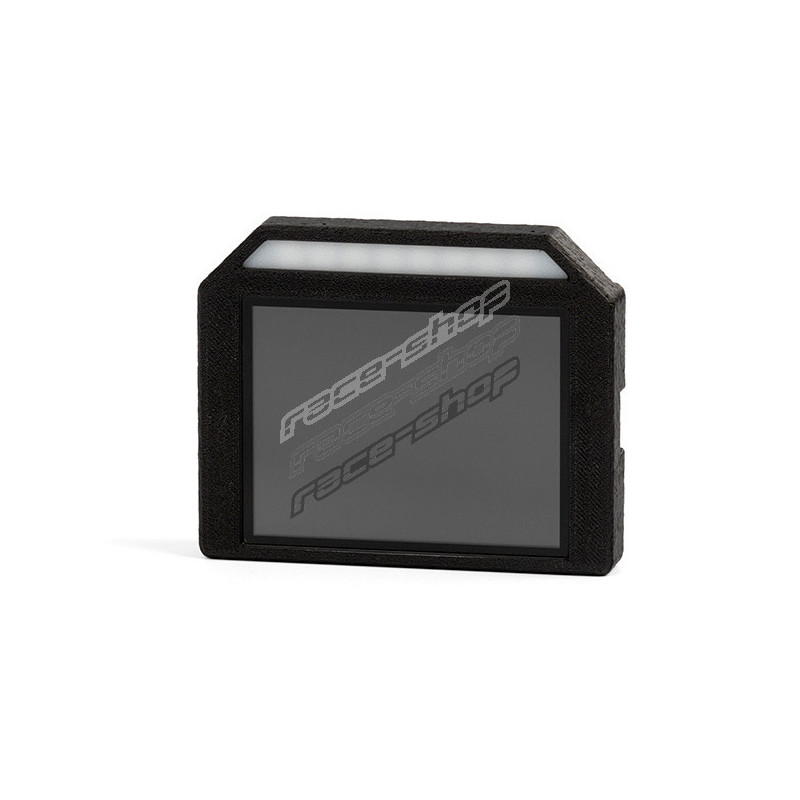

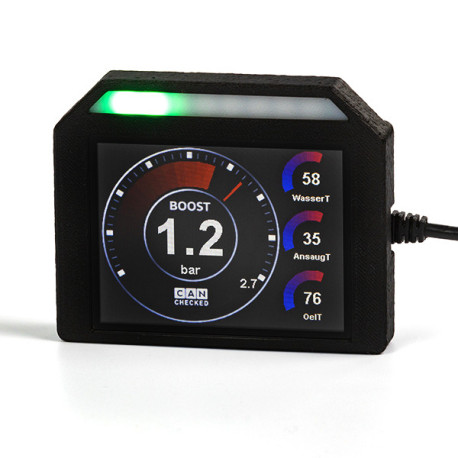

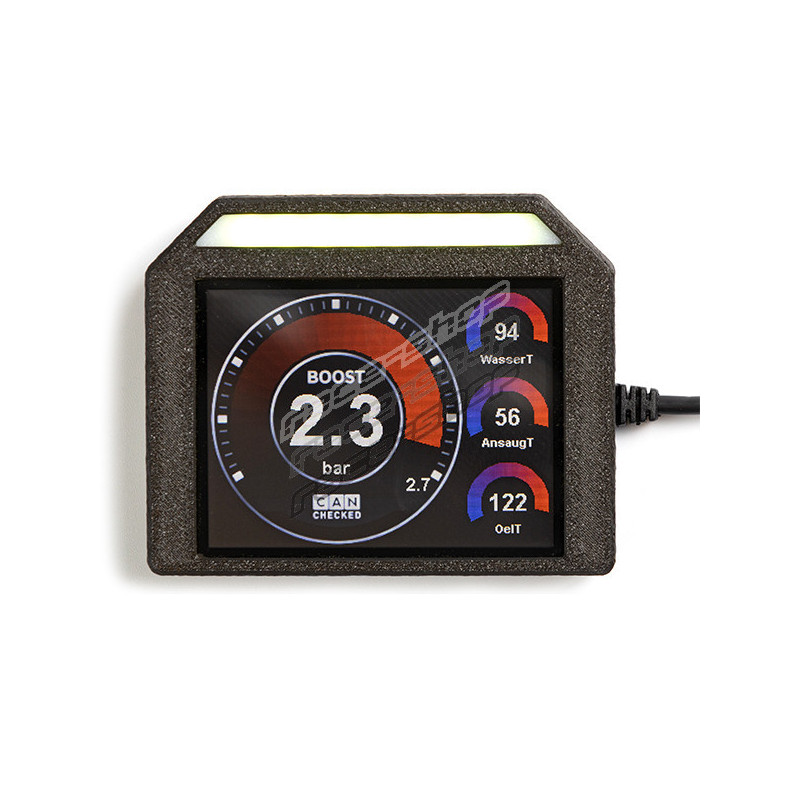

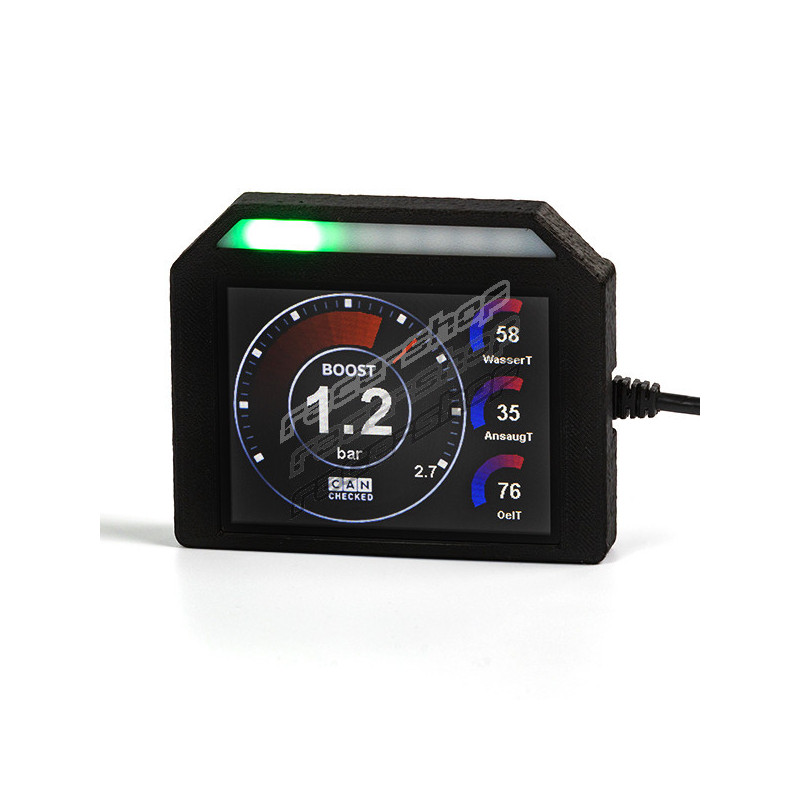

Il MFD32S Gen2 nella versione universale si adatta a qualsiasi veicolo ed è un display intelligente con caratteristiche che non vuoi perderti. L'alloggiamento in plastica leggera colpisce per il suo aspetto simmetrico e può essere utilizzato sia verticalmente che orizzontalmente. La differenza rispetto al MFD32 è la luce di cambio marcia integrata con otto LED luminosi.

• Dimensioni compatte: Le dimensioni esterne sono 89,5 x 72,5 mm e la profondità è 19,5 mm (senza connettore)
• Luce di cambio marcia: I colori e le soglie di velocità della luce di cambio marcia integrata possono essere configurati liberamente
• Can Bus: Lettura di dati approfonditi del veicolo, come gli strumenti diagnostici del produttore
• Gear display: Direttamente tramite Can Bus o calcolato da velocità e rpm
• Touchscreen: Naviga tra le pagine utilizzando gesti di scorrimento intuitivi
• Personalizzazione: Progetta le tue pagine, aggiungi le tue immagini o avvia l'animazione
• Input aggiuntivi: Collegare fino a 4 ingressi analogici e un sensore di etanolo direttamente al display
• Can Switching: Utilizza il tuo display come tastiera e invia i tuoi messaggi al canbus
• Customizable Alarms: Gli allarmi personalizzabili possono essere facilmente configurati e attivati. Ad esempio, ricevi un grande messaggio di avviso quando la temperatura dei gas di scarico supera i 900 gradi
• Logging: Registra e salva i tuoi dati sulla scheda SD interna per analizzarli in seguito.
• Performance Meter: Misura i tuoi tempi da 0 a 100, da 100 a 200 e da 0 a 200 con il misuratore di prestazioni integrato, senza alcun hardware aggiuntivo.
• DTC*: Leggere e cancellare gli errori della centralina motore, trasmissione, ABS e trazione integrale
• Dimming*: Il display si oscura automaticamente insieme al pannello degli strumenti

Configura la tua pagina o scegli tra diverse viste predefinite:

• Il display viene fornito con pagine di esempio predefinite
• Creazione di pagine proprie possibile e desiderata
• Fino a dieci pagine possibili
• 20 diversi tipi di widget (ad esempio valore del sensore, puntatore analogico, diagramma YT, barra della velocità, display rotondo, barra verticale/orizzontale)
• I widget possono essere ridimensionati e posizionati tramite trascinamento della selezione
• Colori dei widget completamente regolabili
• Fino a 64 widget per pagina

Con il DSS CANchecked puoi personalizzare completamente il tuo display. Con il visualizzatore di log integrato puoi scaricare e visualizzare i file di log. Inoltre, è integrato un Can-Logger. Il cuore è il "TRI Editor" integrato con cui puoi regolare i sensori (non importa se Can Bus o interni): Assegna valori min/max per gli avvisi e cambia i nomi dei tuoi sensori.

Molti clienti chiedono sempre: "Quali valori posso ottenere dalla mia ECU?". La risposta: "TUTTI".

Abbiamo eseguito il reverse engineering dei dati per la maggior parte dei motori qui e possiamo offrire dati approfonditi. Il nostro display supporta la query dei dati Can Bus (UDS, TP2, protocolli specifici del produttore) e la query dei dati tramite K-Line (ISO 9141).

Di default, il tuo display viene fornito con file TRI/TRX predefiniti. Nei file, sono definiti tutti i sensori, che vengono interrogati. Questi sono diversi da motore a motore. Ecco un estratto di ciò che è possibile:

Temperature:

• Temperatura di scarico, temperatura del liquido di raffreddamento, temperatura dell'olio, temperatura di aspirazione, temperatura esterna, temperatura della benzina, temperatura DSG.

Pressioni:

• Pressione di sovralimentazione, pressione ambiente, pressione carburante pompa di pre-alimentazione, pressione rail effettiva/obiettivo.

Lambda/mixture

• Valore lambda, tempo di iniezione, regolazione lambda a breve termine, regolazione lambda a lungo termine

Altro

• RPM, massa d'aria, velocità del veicolo, angolo della valvola a farfalla, angolo di accensione totale, retrazione dell'angolo di accensione per cilindro, fasatura N75 in %, tensione terminale 30, coppia, marcia, valori specifici del diesel

Se mancano dei valori, è possibile aggiungerli in seguito.

Naturalmente, il tuo nuovo display dati supporta un'ampia gamma di unità di controllo liberamente programmabili

DTA Fast
Ecumaster
Emerald
Emtron
Haltech
Hondata
KMS van Kronenburg
LinkECU
MaxxECU
MBE
Megasquirt
Motec
Motorsport Electronics
Syvecs
Trijekt
VEMS

In ogni consegna è incluso:

• MFD32S Gen2 data display with integrated shift light
• Connettore A (8-way Molex)
• Connettore B (10-way Molex)
• Cavi di collegamento preassemblati di diversi colori (lunghezza: 20 cm, uso previsto: alimentazione, Can Bus, ingressi analogici, 5 V, massa sensore)
• Spilli per crimpare da soli
• Due resistori da 1K (come pull-up per il collegamento di sensori NTC esterni)
• Guida rapida
• USB cavo dati
• SD card (preinstallato nel display)
• SD card adattatore
• Display film (per evitare riflessi)

È possibile collegare qualsiasi sensore tramite i quattro ingressi analogici: supportiamo sia sensori lineari 0-5V che NTC.
I nostri sensori CANchecked interni sono memorizzati di default nei file TRI/TRX e devono solo essere collegati:

• AIN1: Sensore di temperatura (NTC01)
• AIN2: Trasduttore per sensore temperatura gas di scarico tipo K (TCC01)
• AIN3: Sensore di pressione 0-10 Bar (FLP01)
• AIN4: sensore pressione di sovralimentazione 0-5,5 Bar assoluti (BST01)

Per il collegamento è possibile utilizzare il cablaggio AIN preassemblato.

Se la luce di cambio integrata non ti basta, puoi anche collegare la nostra luce di cambio esterna con otto LED. Può lampeggiare in diversi colori e i limiti di velocità e i colori possono essere configurati direttamente sul display.

Si collega il sensore dell'etanolo direttamente al display. È necessaria una resistenza pull-up (10K) tra 5 V e il segnale. Quindi è possibile visualizzare e registrare il contenuto di etanolo e la temperatura direttamente sul display.

Con i Math-Channels puoi calcolare i sensori tra loro. La User-Table ti dà la possibilità di generare ulteriori sensori con mappe 2D o 3D.

• CC10001 GPA32 - 52mm Adattatore per pod di misura MFD32(S)
• CC24000 SLM08 - modulo di commutazione esterna lightning
• CC22780 ANC04 - cablaggio AIN a quattro vie
• CC22100 CBD08 - Hub di distribuzione lattine a otto vie
• CC22902 NTC01 - sensore di temperatura per liquidi 1/8" NPT
• CC22903 TCC01 - convertitore tipo K 0-1250°C
• CC22901 FLP01 - Sensore di pressione 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Sensore di pressione 0-5,5 Bar assoluto (80psi)

*non disponibile su tutti i protocolli
