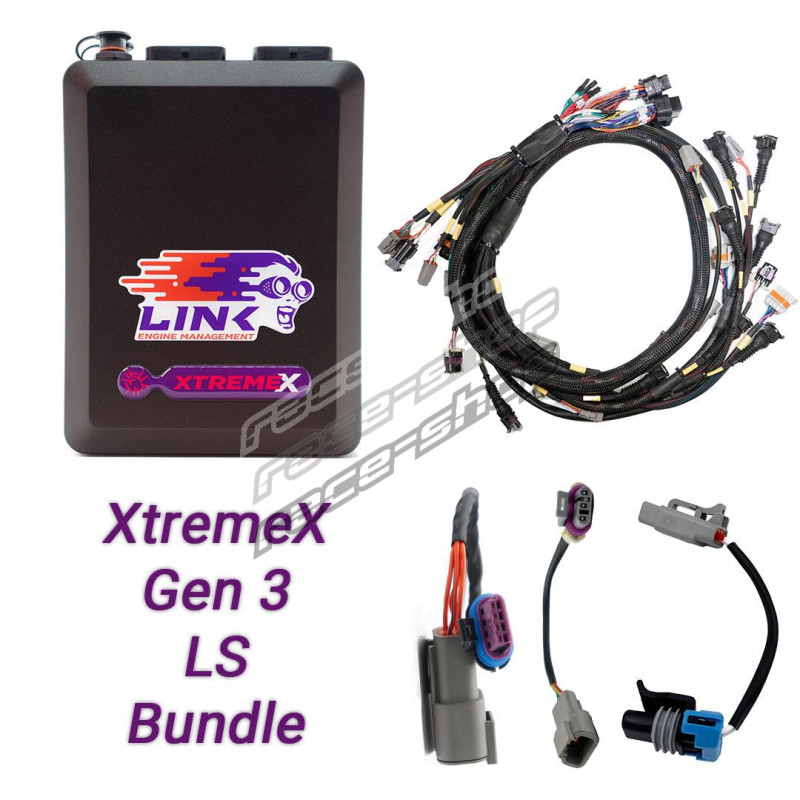

Link bundle Gen3 LS Drive-By-Wire: centralina G4X XtremeX + cablaggio motore LS

Il bundle include:

• Centralina G4X XtremeX (8 uscite iniettori e 8 uscite accensione) - 109-4000
• Cablaggio motore terminato GM LS GEN3/4* - 101-0300
• Cablaggio adattatore LS DBW - 101-0304
• Cablaggio adattatore LS MAP - 101-0302
• Cablaggio adattatore battito LS - 101-0305

Se vi servono anche una scatola fusibili e un relè, acquistate questo bundle: 109-9010B

File mappa PCLink

Mappa base Gen3 farfalla a cavo per G4X XtremeX/StormX

Funzioni avanzate della centralina XtremeX:

• Controllo della farfalla elettronica completamente programmabile, con funzione di colpo di gas in cambiata e antilag.
• Cruise control.
• Due moduli CAN indipendenti.
• 30 tabelle generiche (da 20)
• Tutte le funzioni motorsport, tra cui controllo completo della cambiata, cruise control, controllo di trazione, antilag e launch control.
• Strategia lambda avanzata ad anello chiuso e controllo lambda per doppia bancata.

Il cablaggio terminato presenta le seguenti caratteristiche:

Progettato per corrispondere alla configurazione IO delle mappe base di PC Link, in modo che la maggior parte dei motori possa essere messa in moto con interventi minimi.

Fornisce IO di riserva tramite un connettore “Spares”: capacità aggiuntiva per sensori, interruttori o aggiunte personalizzate.

Dotato di terminali JPT sigillati nel connettore telaio (famiglia TE Connectivity JPT), con specifiche del connettore corrispondente fornite.

Il cablaggio include diversi connettori dedicati per i componenti principali, come:

Connettore pedale (per pedale DBW): 5V, massa sensori, due ingressi analogici in tensione

Connettore CAN2: per dispositivi CAN come moduli lambda, display, tastierini, ecc.

Connettore MAP: compatibile con i sensori MAP Link; adattatore disponibile per i sensori MAP LS di serie

Connettore sensori di battito: supporta fino a due sensori di battito, con adattatori disponibili per i sensori di serie Gen 3 o Gen 4

Connettore alternatore: per alternatori “F Body”; fornisce il filo eccitazione/spia al terminale B

Connettore cambio (“Trans”): per interruttore retromarcia, DI o altre funzioni che richiedono un segnale dall'abitacolo

Connettore IAC: per IAC stepper a 4 fili; se non si utilizza l'IAC, questi canali possono essere usati per altre funzioni (valvola sovralimentazione, NOS, ecc.)

Connettore TPS: per sensori di farfalla a comando via cavo; se si utilizza il DBW, può essere riutilizzato

Connettore DBW (farfalla elettronica): per corpi farfallati DBW, fornisce ingressi analogici, 5V, massa sensori; può essere riutilizzato nei motori con farfalla a comando via cavo
