CANchecked display MFD15 Gen2

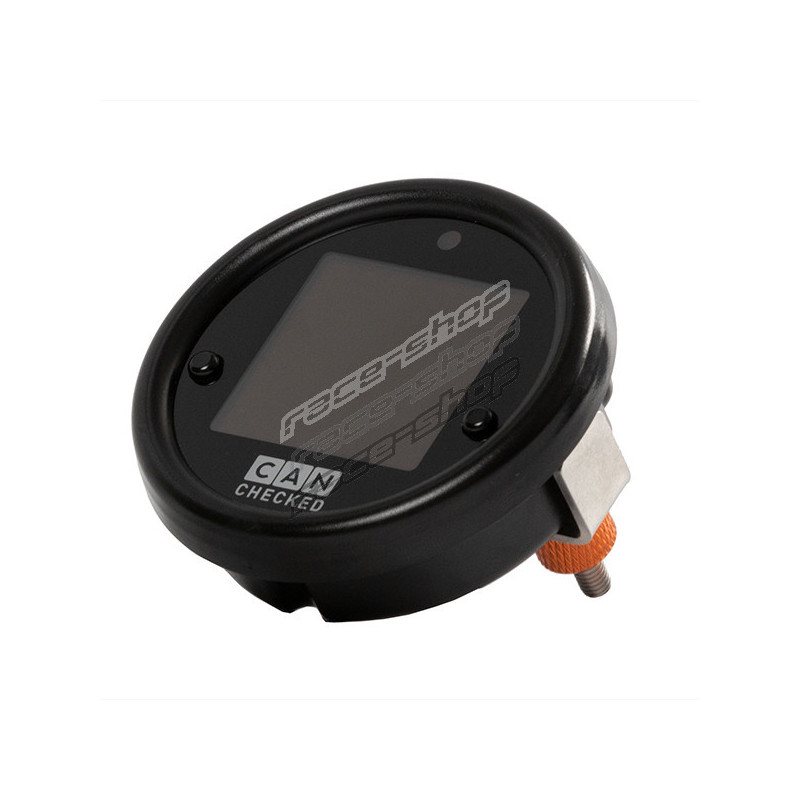

Il modello MFD15 Gen2 è dotato di uno schermo OLED, che offre la migliore leggibilità anche alla luce diretta del sole. Il diametro esterno di 52 mm si adatta al supporto specifico per veicolo e alla maggior parte delle cornici per interni disponibili in commercio. Il funzionamento avviene tramite i due pulsanti posti sul pannello frontale oppure tramite la manopola girevole disponibile separatamente.

• Design compatto: 52 mm di diametro e soli 12,5 mm di profondità
• LED montato sulla piastra frontale: Il LED sulla parte anteriore del display può essere utilizzato come luce di cambio marcia e/o come LED di avvertimento
• Can Bus: Supporto di centraline Can Bus, flussi Can propri e dal 2008 su OBD2 e valori profondi per auto VAG
• WiFi: connettiti al tuo smartphone o PC e configuralo tramite la nostra Web App
• Input aggiuntivi: collegare fino a 6 sensori analogici agli ingressi o collegare un sensore di etanolo* direttamente al display
• Avvisi preimpostati: gli avvisi predefiniti possono essere facilmente attivati e personalizzati. Ad esempio, ricevi un avviso importante quando la temperatura dei gas di scarico supera i 900 gradi.
• Personalizzazione: Utilizza il logo e la combinazione di colori della tua startup per renderla la tua MFD15 Gen2
• Registrazione online*: Registra i tuoi dati con il tuo smartphone o PC e salva il registro sul tuo dispositivo per un'analisi successiva
• Carburante flessibile*: Visualizza il contenuto di etanolo e la temperatura sul tuo display
• Canbus cambiabile*: L'interruttore può commutare utilizzando i pulsanti sul display e inoltrare le letture dagli ingressi analogici al CANBUS

Scegli fino a otto pagine con viste diverse e personalizza la visualizzazione in base alle tue esigenze e a quelle del tuo veicolo:

• Puntatore analogico
• Doppio valore
• Indicatore di marcia
• Valori quadrupli
• Valori 6 volte superiori
• Bar + doppio display
• Espositore rotondo
• Grafico a barre (doppio)
• Misuratore delle prestazioni
• Grafico a barre (1-6 volte in verticale)
• Valore singolo

Una novità assoluta con il nostro MFD15 Gen2 è l'accesso al dispositivo tramite WiFi. Quindi puoi configurare il MFD15 Gen2 tramite smartphone o PC.

Con oDSS puoi impostare completamente il tuo display, registrare i valori (richiede licenza), caricare la tua immagine di avvio e anche aggiornare il display.

Una domanda frequente dei clienti è: "Quali valori posso richiedere dalla mia ECU?". La risposta: "TUTTI": il tuo nuovo MFD15 Gen2 è compatibile con ISO 11898-2 e SAE J2284.

I produttori di ECU stessi determinano quali valori vengono inviati tramite l'interfaccia CAN bus. Qui la documentazione è importante, eventualmente anche sotto forma di file DBC che può essere importato tramite il DSS. Naturalmente, come cliente, puoi accedere al ampio elenco di ECU già implementate. In totale, a seconda del produttore, è possibile interrogare fino a 64 sensori.

Naturalmente, sono implementate anche le query OBD2 tramite Can Bus (11bit/29bit). Sono disponibili anche protocolli specifici per veicoli come UDS o TP2.

Di default sono inclusi:
- OBD2 - 11 e 29bit
- Ecumaster - Classic e Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 e 3

Se la centralina desiderata non è presente nell'elenco, è possibile scaricare o richiedere il TRI/TRX appropriato dal nostro database.

Per tutte le auto VAG dall'anno di fabbricazione 2008 (in singoli casi anche più vecchie) offriamo query di dati approfondite tramite protocollo. Valori come temperatura dell'olio, pressione di sovralimentazione, temperatura della trasmissione, ritorno dell'angolo di accensione selettiva del cilindro, pressione alta/bassa, attivazione wastegate e molto altro possono essere interrogati e visualizzati.

Il LED interno può essere utilizzato sia come luce di cambio marcia che come LED di avvertimento.

Come luce di cambio marcia è possibile assegnare fino a 8 colori diversi, i limiti di velocità e la velocità alla quale la luce di cambio marcia inizia a lampeggiare.

Quando si configura come LED di avviso, è possibile assegnare un valore minimo e massimo per ciascun sensore. Se il sensore è al di sopra del valore massimo o al di sotto del valore minimo, il LED lampeggia nel colore configurato in precedenza. La luce di cambio marcia è disattivata durante il periodo di avviso.

Include:

• MFD15 Gen2 visualizzazione dati
• Guida rapida
• Connettore B (Molex a 6 vie)
• Connettore C (Molex a 12 vie)
• Cavi di collegamento preassemblati di diversi colori (lunghezza: 20 cm, utilizzo previsto: alimentazione, Can Bus, ingressi analogici, 5 V, massa sensore)
• spilli da crimpare da soli
• due resistori da 1K (come pullup dei sensori NTC)

È possibile collegare qualsiasi sensore tramite i sei ingressi analogici: supportiamo sia sensori lineari 0-5V che NTC.

Le curve caratteristiche dei nostri sensori CANchecked interni vengono memorizzate nel display per impostazione predefinita e funzionano plug&play:

• AIN1: Sensore di temperatura (NTC01)
• AIN2: Trasduttore per sonda temperatura gas di scarico tipo K (TCC01)
• AIN3: Sensore di pressione 0-10 bar (FLP01)
• AIN4: sensore pressione di sovralimentazione 0-5,5 Bar assoluti (BST01)
• AIN5: non preconfigurato
• AIN6: non preconfigurato

Per il collegamento è possibile utilizzare il nostro cablaggio AIN a 4 vie preassemblato.

Se si è in possesso della licenza appropriata*, è possibile collegare anche un sensore di etanolo direttamente al display tramite un pin separato.

• CC22501 ETK01 - manopola girevole esterna con cavo di collegamento PnP 50 cm
• CC22100 CBD08 - Hub di distribuzione lattine a otto vie
• CC22780 ANC04 - cablaggio AIN a quattro vie
• CC22902 NTC01 - sensore di temperatura per liquidi 1/8" NPT
• CC22903 TCC01 - trasduttore tipo K 0-1250°C
• CC22901 FLP01 - Sensore di pressione 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Sensore di pressione 0-5,5 Bar assoluto (80psi)

Registrazione LIVE del MFD15 Gen2

Con la licenza aggiuntiva "Live Logging", il display può registrare i dati dei sensori nell'oDSS. Potrai quindi scaricare il registro come file sul tuo smartphone o PC.

Tutti i sensori vengono registrati nel registro (ATTENZIONE: per OBD e UDS solo quelli attualmente visualizzati!). Seleziona i sensori che vuoi visualizzare graficamente.

Sensore etanolo Flex Fuel direttamente sul MFD15 Gen2

Con la licenza aggiuntiva per il sensore di etanolo, puoi collegare il sensore direttamente al display. È necessaria una resistenza pull-up (10K) tra 5 V e il segnale.
Ora è possibile visualizzare e registrare il contenuto di etanolo e la temperatura del carburante.

Commutazione di Can e inoltro AIN

Con la licenza aggiuntiva per la commutazione Can e l'inoltro AIN puoi utilizzare i tasti del tuo display o la manopola rotante per commutare gli switch Can e applicare le tensioni di ingresso dei tuoi ingressi analogici al Can Bus.
