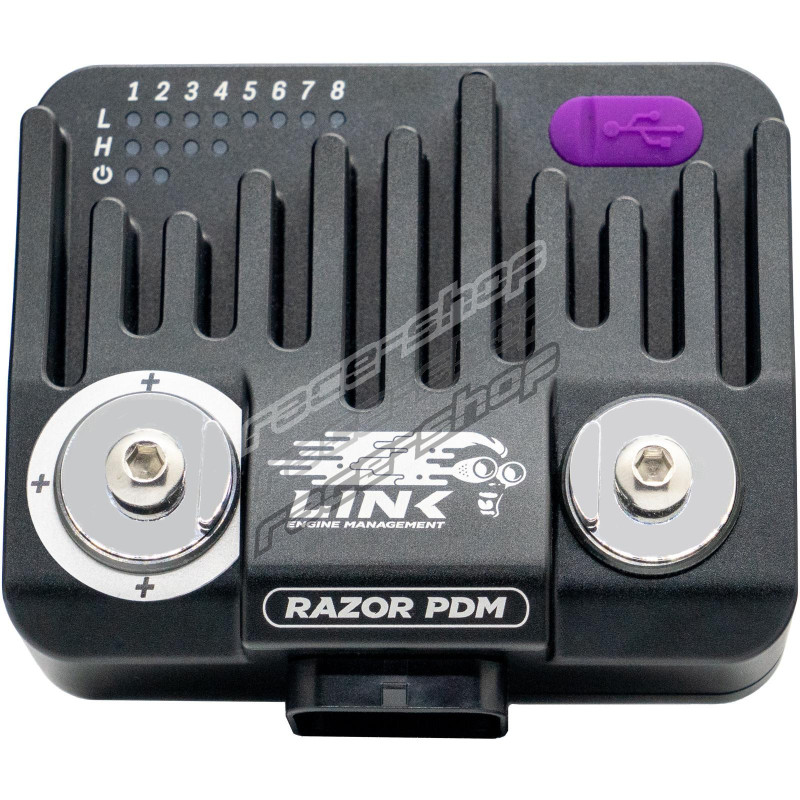

Link Razor PDM

Lasciatevi alle spalle i fastidi e le frustrazioni di fusibili e relè superati passando al Razor PDM di Link. Invece di ripristini e sostituzioni manuali, godetevi una gestione elettrica più intelligente, ordinata e affidabile.

Il Razor PDM (Power Distribution Module, modulo di distribuzione dell'alimentazione) è un computer programmabile che gestisce in modo intelligente l'alimentazione di componenti come luci, ventole o pompe carburante, elaborando i segnali provenienti da centraline, tastierini CAN, interruttori o sensori.

Il Razor PDM monitora continuamente l'assorbimento di corrente e lo stato dei circuiti, effettuando regolazioni automatiche e risolvendo i problemi in tempo reale per eliminare danni e guasti.

Progettati all'insegna della flessibilità, più Razor PDM possono essere collegati via CAN per fornire esattamente il numero di ingressi e uscite necessari. Le dimensioni compatte consentono di posizionarli vicino ai dispositivi che controllano, riducendo lunghezza del cablaggio, cadute di tensione, costi e complessità di installazione.

I Razor PDM sono ideali per i progetti che vogliono sostituire fusibili e relè tradizionali con una gestione intelligente dell'alimentazione, un cablaggio meno complesso e una maggiore affidabilità elettrica.

Modelli supportati

Il Razor PDM può gestire fino a 4 uscite ad alta potenza e 8 pin ADIO universali.

Avvertenze

I PDM si scaldano sotto carichi elevati.

Il Razor PDM (Power Distribution Module) è un computer programmabile e include le seguenti funzioni:

Funzioni del PDM

• Può essere utilizzato insieme a una centralina Link o come dispositivo completamente autonomo.
• Protezione configurabile da sovracorrente e cortocircuito, con parametri regolabili di intervento e di fusibile ripristinabile.
• Strategie di controllo flessibili e potenti, tra cui controllo PID generico, funzioni matematiche, espressioni logiche e funzioni per tastierino CAN.
• Controllo flessibile del tastierino CAN, che consente ai pulsanti di comandare le uscite del Razor PDM, le funzioni della centralina Link o entrambe (G5, G4X e G4+ con alcune limitazioni).
• Acquisizione dati via CAN o USB per diagnostica, analisi e ricerca guasti, per individuare i problemi più rapidamente.
• Più unità Razor PDM possono essere collegate facilmente via CAN per avere più I/O.
• Configurazione via USB tramite il pacchetto software avanzato gratuito di Link, PDM Link.

Specifiche

Clicca per accedere alla PDM Knowledge Base, che include la scheda tecnica e il manuale utente.

Il Razor PDM (Power Distribution Module) è un computer programmabile con le seguenti specifiche:

Ingressi e uscite

• Uscite ad alta potenza: quattro da 25A continui (80A di picco sicuro), configurabili come high side, low side, PWM o accoppiate per il controllo a ponte H.
• ADIO universali: otto pin ADIO (analogico/digitale/ingresso/uscita), configurabili come ingressi analogici o digitali/commutati, oppure come uscite high side fino a 8A ciascuna. Quattro pin ADIO supportano l'uscita PWM, mentre gli altri quattro supportano ingressi PWM, frequenza, duty cycle e velocità.
• Resistenze di pull-up controllate via software: 4K7 verso 5V.
• Capacità di corrente: fino a 100A continui in uscita combinata, con corrente di picco non ripetitiva di 160A.
• Espansione: più PDM possono essere facilmente collegati via CAN per avere più I/O. Le dimensioni compatte del Razor PDM consentono di posizionare ogni PDM il più vicino possibile all'utenza.

Comunicazione

• 1 canale CAN bus
• 1 USB Type-C per la configurazione tramite il software PDM Link

Dimensioni del prodotto

• 103.6mm(L) x 93.4mm(W) x 43.2mm(H)
• 4.08in(L) x 3.68in(W) x 1.70in(H)

Peso del prodotto

• 475 grammi (16,76 once)

Materiale

• Custodia in alluminio lavorato CNC completamente sigillata

Dati elettrici

• Intervallo di tensione di esercizio: 6-24V
• Tensione di ingresso massima: 27V
• Assorbimento di corrente continuo massimo: 140A

Varie

• Resistente all'acqua, temperatura di esercizio da -40 a +80 °C

Contenuto della confezione

• Link Razor PDM
• Guida rapida
• Piastra di montaggio e viti
• Kit connettore e terminali Superseal C
• Cavo di collegamento USB-C
• Cuffia isolante per terminale positivo
• 2 capicorda ad anello per alta corrente e bulloni
