Link sensore MAP 3 bar (MAP3)

Modelli supportati

Tutte le centraline Link.

Altre centraline aftermarket con ingressi analogici per sensore MAP.

Motori turbocompressi e con compressore volumetrico fino a 29 psi (2,0 bar) di sovralimentazione.

Importante

Montare il sensore più in alto rispetto al punto di collegamento al collettore di aspirazione.

In PCLink selezionare "Link 3 Bar" come tipo di sensore MAP.

Non consigliato per motori aspirati (NA) o per pressioni di sovralimentazione superiori a 2 bar / 29psi.

Specifiche

Caratteristiche principali

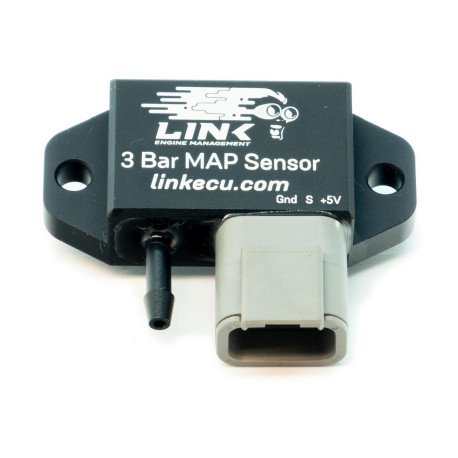

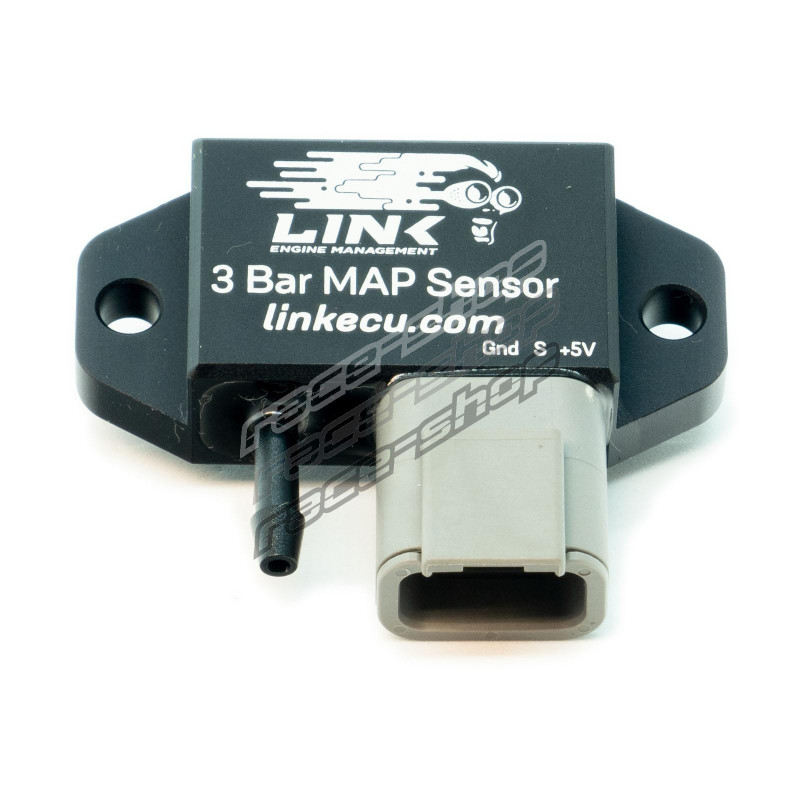

Il sensore MAP Link 3 bar presenta le seguenti specifiche:

• Campo di pressione: 0-3 bar assoluti.
• Misura della pressione ad alta risoluzione.
• Custodia compatta in alluminio.
• Attacco portagomma da 4 mm (3/16").
• Design di montaggio a due bulloni.
• Include kit connettore Deutsch DTM a 3 pin.
• Piedinatura di cablaggio riportata sull'alloggiamento del sensore.
• Progettato e prodotto da LinkECU.

Dimensioni del prodotto

• 60mm(L)x55mm(W)x20mm(H)
• 2.36in(L)x2.17in(W)x0.79in(H)

Peso del prodotto

• 40 grammi (1,41 once)

Dati elettrici

• Intervallo di tensione di esercizio: 4,75-5,25V
• Tensione di ingresso massima: 5,25V
• Assorbimento di corrente continuo massimo: 10mA

Contenuto della confezione

• Sensore MAP 3 bar

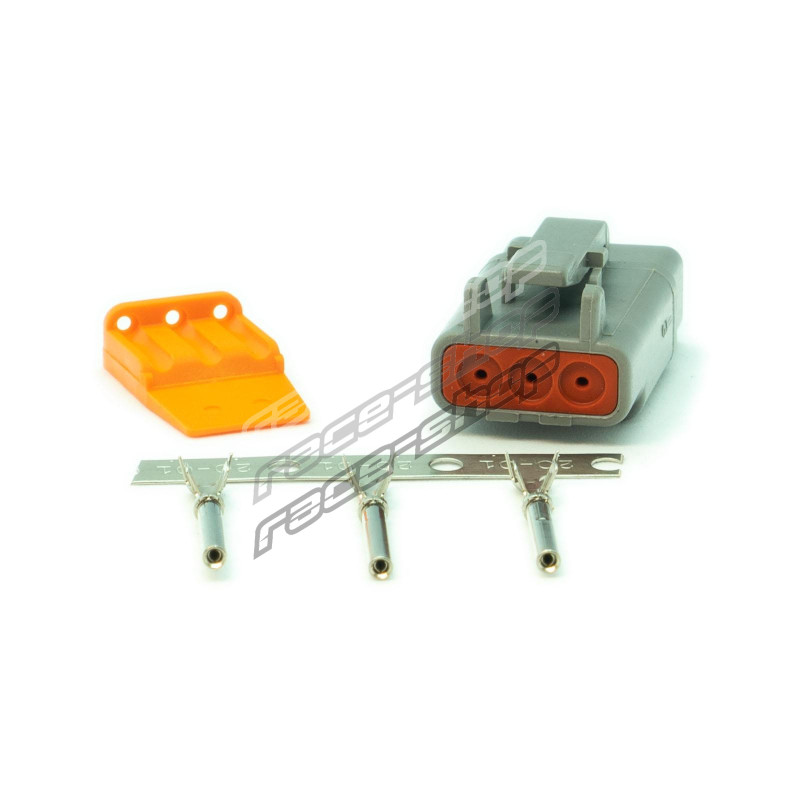

• Kit connettore Deutsch a 3 vie

Nome calibrazione PCLink

• "Link 3 Bar"

Dati di calibrazione grezzi

• 0.38V = 25kPa, 4.75V = 300kPa

Connettore

• Kit connettore Deutsch a 3 vie (PN 101-0128)
