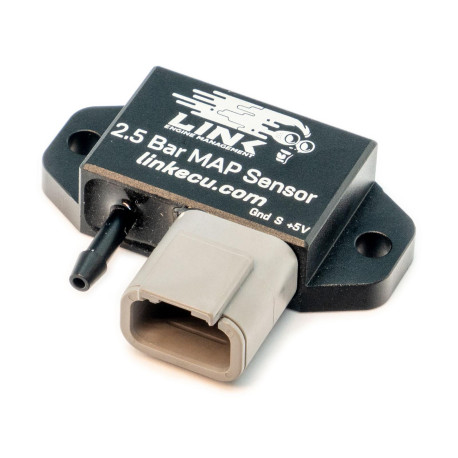

Link sensore MAP 2.5 bar (MAP2.5)

Modelli supportati

Tutte le centraline Link.

Altre centraline aftermarket con ingressi analogici per sensore MAP.

Motori turbocompressi e con compressore volumetrico fino a 22 psi (1,5 bar) di sovralimentazione.

Importante

Montare il sensore più in alto rispetto al punto di collegamento al collettore di aspirazione.

In PCLink selezionare "Link 2.5 Bar" come tipo di sensore MAP.

Non consigliato per motori aspirati (NA) o per pressioni di sovralimentazione superiori a 1,5 bar / 22psi.

Specifiche

Caratteristiche principali

Il sensore MAP Link 2.5 bar presenta le seguenti specifiche:

• Campo di pressione: 0-2,5 bar assoluti.
• Misura della pressione ad alta risoluzione.
• Custodia compatta in alluminio.
• Attacco portagomma da 4 mm (3/16").
• Design di montaggio a due bulloni.
• Include kit connettore Deutsch DTM a 3 pin.
• Piedinatura di cablaggio riportata sull'alloggiamento del sensore.
• Progettato e prodotto da LinkECU.

Dimensioni del prodotto

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Peso del prodotto

• 40 grammi (1,41 once)

Dati elettrici

• Intervallo di tensione di esercizio: 4,75-5,25V
• Tensione di ingresso massima: 5,25V
• Assorbimento di corrente continuo massimo: 10mA

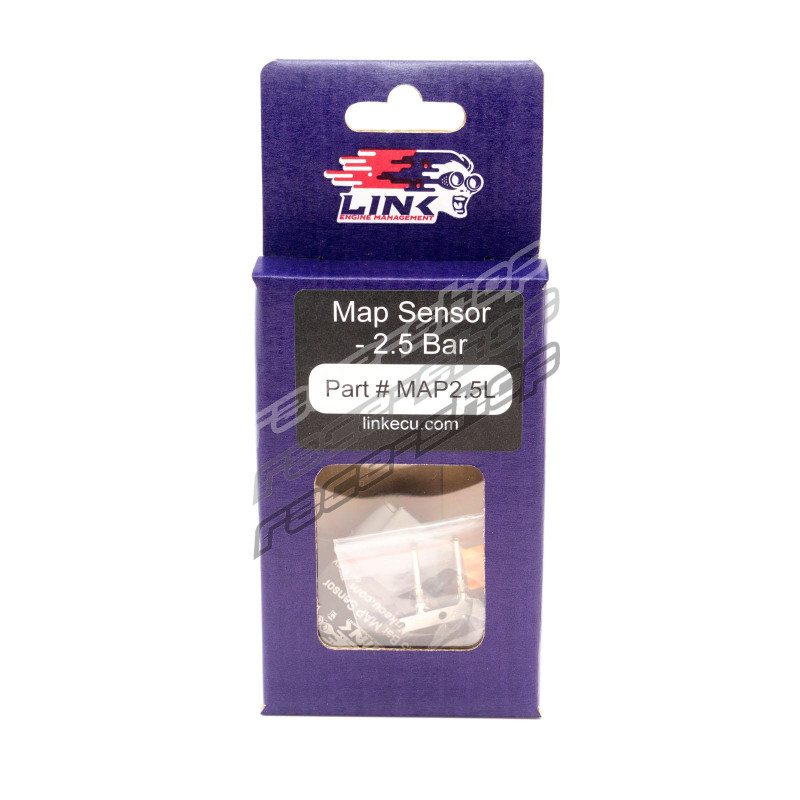

Contenuto della confezione

• Sensore MAP 2.5 bar
• Kit connettore Deutsch a 3 vie

Nome calibrazione PCLink

• "Link 2.5 Bar"

Dati di calibrazione grezzi

• 0.5V = 35kPa, 4.5V = 235kPa

Connettore

• Kit connettore Deutsch a 3 vie (PN 101-0128)
