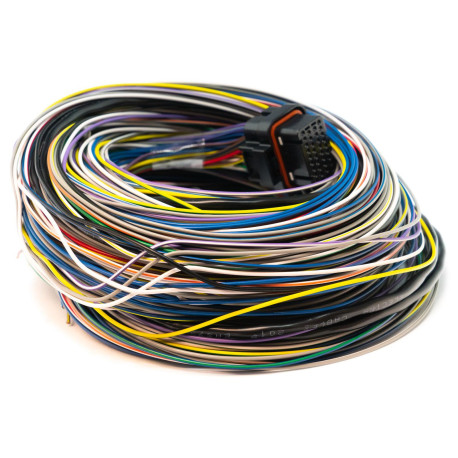

Link cablaggio B lungo (5LB)

Un cablaggio preassemblato di alta qualità per installazioni personalizzate con centraline Link wire-in compatibili. Comunemente chiamato anche cablaggio volante (flying lead), è terminato con un connettore SUPERSEAL 1.0 a un'estremità e non terminato all'altra. Il cablaggio Link B da 5 m rappresenta un punto di partenza pratico ed economico per un'installazione professionale della centralina, senza il tempo, gli attrezzi e i costi necessari per terminare autonomamente il connettore della centralina.

Pur essendo progettato per centraline Link wire-in compatibili, questo cablaggio non è limitato alle applicazioni con centraline Link. Può essere utilizzato anche per progetti di cablaggio personalizzati che richiedono lo stesso connettore TE Connectivity SUPERSEAL 1.0 e una configurazione dei pin compatibile.

Nota: le centraline Link wire-in che utilizzano due connettori richiedono sia un cablaggio A sia un cablaggio B. Il cablaggio A da 5 m è venduto separatamente (PN 101-0008).

Modelli supportati

Tutte le centraline Link G5 wire-in

Link G4X StormX

Link G4X FuryX

Link G4X XtremeX

Link G4+ Storm Black

Link G4+ Fury

Link G4+ Xtreme

Link G4+ Thunder

Link G4 Xtreme

Vipec V88

Vipec i88

Tutti i cavi hanno colori codificati corrispondenti ai manuali Link wire-in. Tutte le posizioni sono cablate.

Questo cablaggio è disponibile anche nelle lunghezze da 0,4 m e 2,5 m.

Specifiche

I cablaggi Link utilizzano cavo da 0,75mm2 per i 2 fili rossi (pin A5 & B5) e per le 4 masse di potenza nere (A25,A34,B25,B34). Tutti gli altri fili sono da 0,5mm2.

Dimensioni del prodotto

• 5000mm(L)x40mm(W)x35mm(H)
• 196.85in(L)x1.57in(W)x1.38in(H)

Peso del prodotto

• 1790 grammi (63,14 once)

Materiale

• 5 metri

Dati elettrici

• Intervallo di tensione di esercizio: 0-24V
• Tensione di ingresso massima: 60V
• Assorbimento di corrente continuo massimo: 5A & 14A
• Sezioni dei cavi: 20AWG/0,5mm2 & 19AWG/0,75mm2

Contenuto della confezione

• Cablaggio B 5 m

Connettore

• Link B SUPERSEAL 1.0
