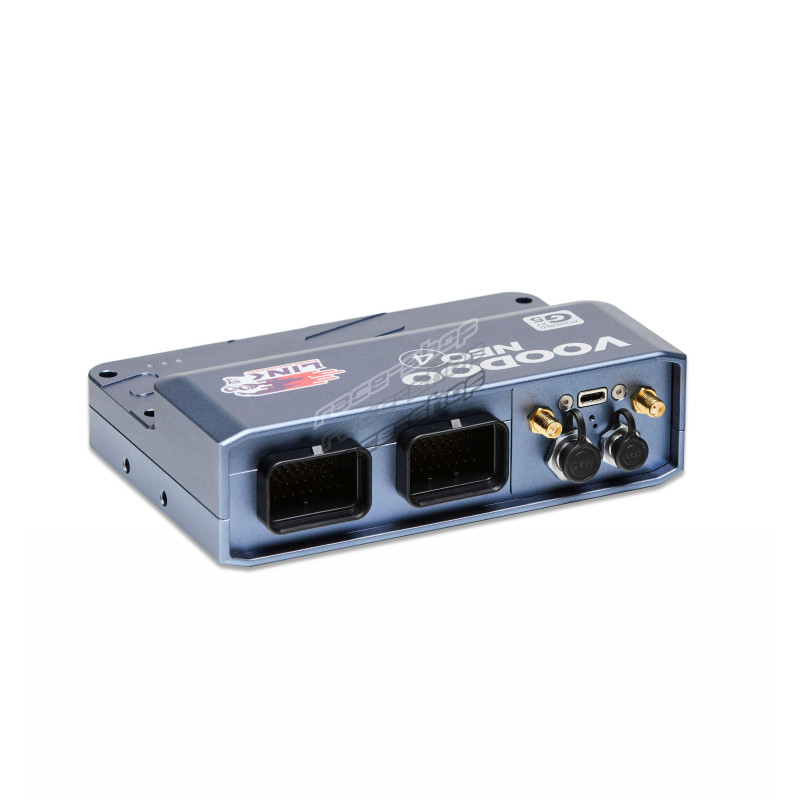

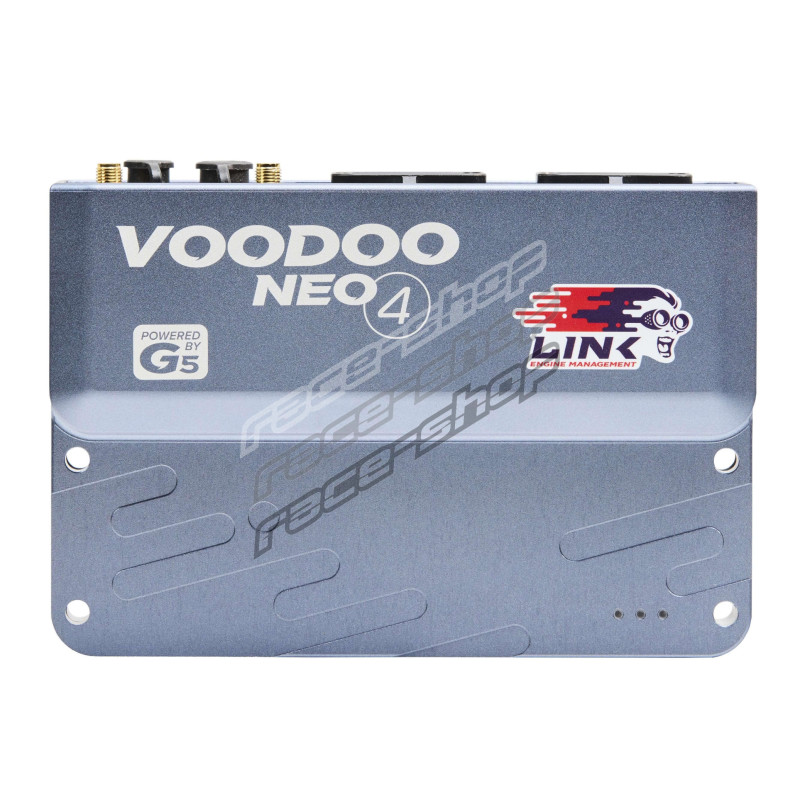

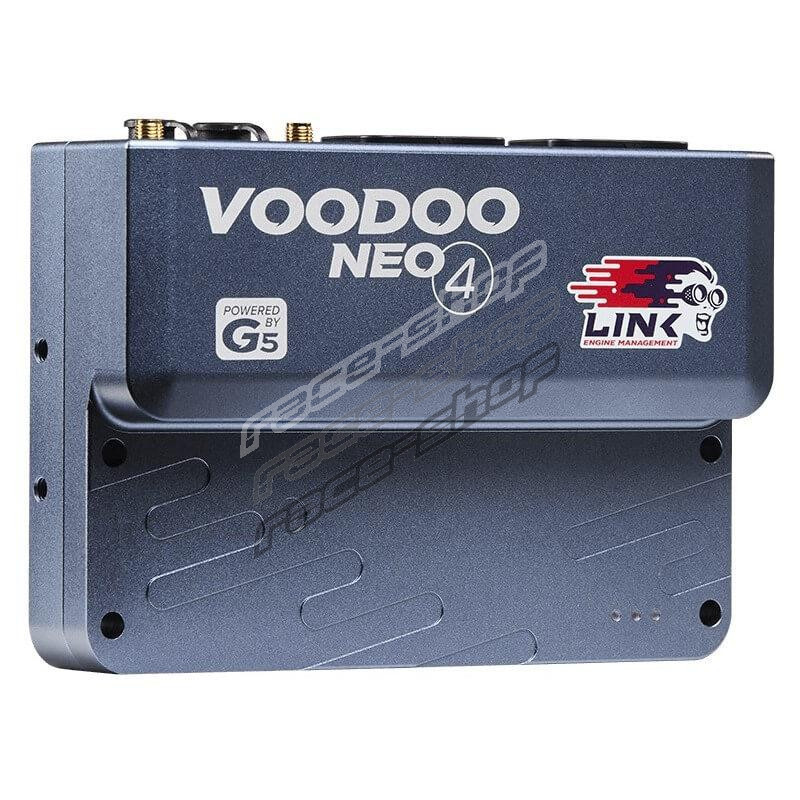

Link G5 Voodoo Neo 4

La gamma G5 Voodoo mette nelle vostre mani una vera magia e apre un nuovo mondo di possibilità, con la capacità di gestire iniezione indiretta più diretta, I/O altamente personalizzabili, comunicazioni avanzate e funzioni di nuova generazione.

L'architettura multi-scheda della G5 offre maggiori capacità di I/O rispetto alla gamma G4X grazie a pin ADIO e Aux/ingresso digitale altamente personalizzabili, per una maggiore flessibilità nei progetti ad alte prestazioni.

Le comunicazioni avanzate comprendono GPS, Wi-Fi, Ethernet, doppio CAN Bus e programmazione via USB-C, insieme a 1GB di acquisizione dati interna per la raccolta e l'analisi dei dati ad alta velocità. La G5 Voodoo Neo 4 offre inoltre controllo del cambio automatico, controllo lambda integrato e doppi ponti H per la farfalla elettronica e il controllo di wastegate elettroniche a bassa potenza.

La G5 Voodoo Neo 4 è ideale per i moderni progetti ad alte prestazioni a 4 o 6 cilindri che richiedono la nuova generazione della tecnologia di gestione motore.

Modelli supportati

La G5 Voodoo Neo 4 può gestire: 6 cilindri con iniezione sequenziale indiretta o diretta e accensione diretta, oppure 4 cilindri con iniezione a stadi diretta/indiretta e accensione diretta.

L'architettura multi-scheda della G5 Voodoo Neo 4 offre funzioni di nuova generazione, tra cui:

Funzioni della centralina

• Sistema di posizionamento globale (GPS)
• Doppio controllo della farfalla elettronica
• 8 Custom Math Block con 30 caratteri
• Flex Fuel
• Oscilloscopio trigger
• Accelerometro a 3 assi
• Resistenze di pull-up selezionabili da 1k o 10k ohm per gli ingressi di temperatura
• Limitatori flessibili di protezione del motore
• Controllo tastierino CAN
• Controllo VVT
• Controllo della sovralimentazione ad anello aperto
• Controllo della sovralimentazione ad anello chiuso
• Controllo digitale integrato della sonda lambda a banda larga
• Doppio controllo lambda ad anello chiuso
• Controllo diretto del cambio automatico
• 1 Gigabyte di acquisizione dati interna

Funzioni motorsport

• Controllo del protossido di azoto
• Launch control
• Anti-lag
• Cruise control
• Controllo di trazione
• Cronometro di gara e gestione della potenza
• Controllo della cambiata
• Controllo della cambiata al volante (paddle shift)

Specifiche

La G5 Voodoo Neo 4 utilizza la piattaforma di centraline più avanzata, potente e flessibile di Link, offrendo comunicazioni e specifiche avanzate, tra cui:

Uscite

• 8 uscite iniettori
• Le uscite iniettori possono gestire l'iniezione diretta tramite un driver box
• 6 uscite accensione
• 12# uscite ausiliarie
• Alimentazione sensori +5V
• Le uscite iniettori e accensione non utilizzate possono essere usate come uscite ausiliarie
• # 4 pin sono multifunzione Aux o ingresso digitale. Ogni pin può essere Aux oppure ingresso digitale, non entrambi contemporaneamente.

Ingressi

• 10+ ingressi digitali
• 4 ingressi di temperatura
• 3 ingressi analogici
• 2 ingressi trigger
• 2 ingressi battito
• Gli ingressi di temperatura e analogici non utilizzati possono essere usati come ingressi digitali
• + 4 pin sono multifunzione iniezione, Aux o ingresso digitale. Ogni pin può essere iniezione, Aux oppure ingresso digitale, non tutti contemporaneamente.

Ingressi / uscite

• 6 ADIO a doppia funzione

Comunicazione

• 2 canali CAN Bus
• 1 connessione di programmazione Wi-Fi USB-C
• 1 Ethernet
• 1 alimentazione tramite USB

Acquisizione dati

• Memoria di acquisizione dati integrata da 1GB
• Frequenza di acquisizione totale massima 100kHz
• 250 canali di acquisizione

Dimensioni del prodotto

• 107mm(L) x 158mm(W) x 45mm(H)
• 4.21in(L) x 6.22in(W) x 1.77in(H)

Peso del prodotto

• 730 grammi (25,75 once)

Materiale

• Custodia sigillata ricavata dal pieno CNC in 6061-T6

Dati elettrici

• Intervallo di tensione di esercizio: 6-30V
• Tensione di ingresso massima: 30V
• Assorbimento di corrente continuo massimo: 17A

Contenuto della confezione

• Centralina G5 Voodoo Neo 4
• Cavo di collegamento USB-C
• Antenna Wi-Fi
• Antenna GPS 4 m (montaggio magnetico o adesivo)
• Coperchi antipolvere USB-C e SMA
• Guida rapida (A5)
• Tabella I/O per l'installatore (A3)
• Adesivi Link

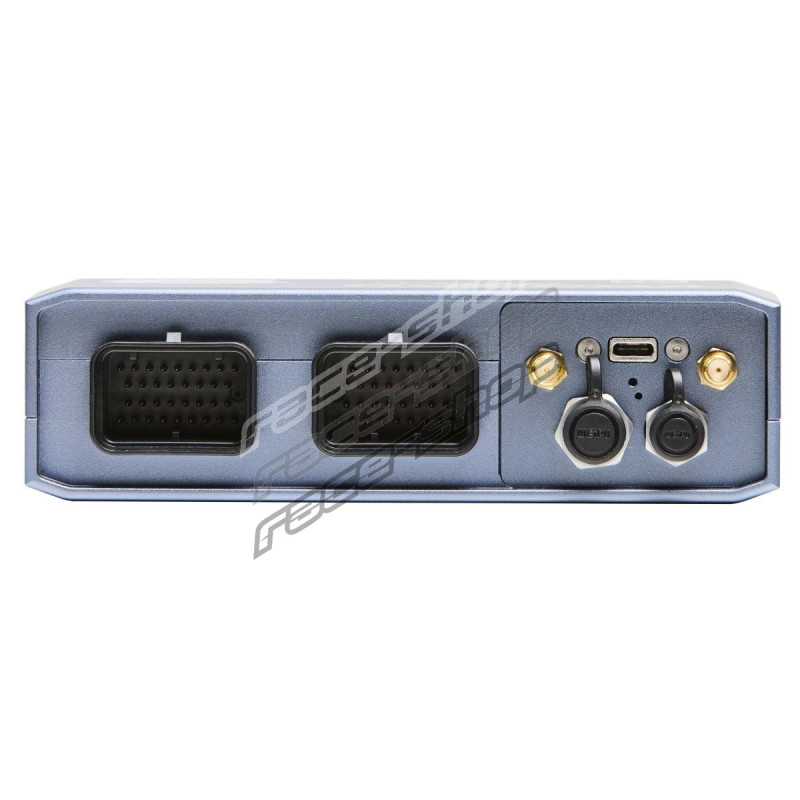

Connettore

• Superseal 4 file 34 posizioni x2
• Codice 4-1437290-0
• Codice 4-1437290-1
