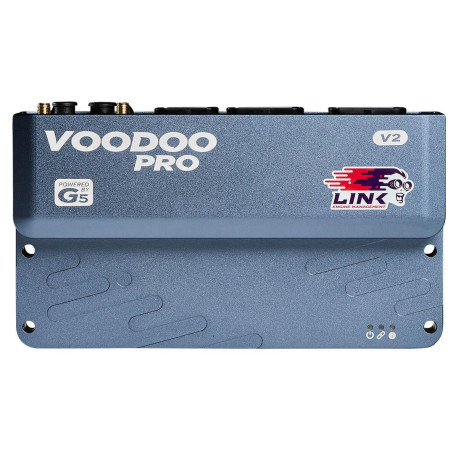

Link G5 Voodoo Pro

Con 12 uscite di iniezione, 8 di accensione e 4 multifunzione (inj, ign, aux) (24 in totale), la G5 Voodoo Pro può gestire fino a:

· 12 cilindri con iniezione indiretta o diretta e accensione diretta, oppure

· 8 cilindri con iniezione a stadi diretta/indiretta e accensione diretta.

Il numero di cilindri supportati dipende dal tipo e dal numero di pompe carburante utilizzate.

La G5 Voodoo Pro funziona su numerosi veicoli; contattate un rivenditore LinkECU o il supporto tecnico per una consulenza sul vostro progetto specifico.

Contenuto della confezione:

· Centralina G5 Voodoo Pro

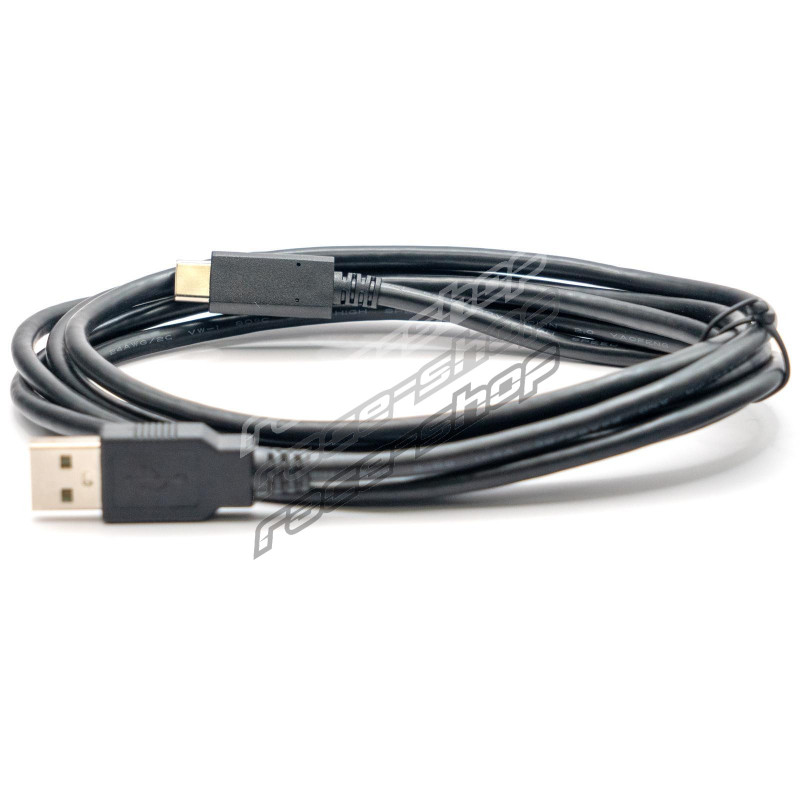

· Cavo di collegamento USB-C

· Antenna Wi-Fi

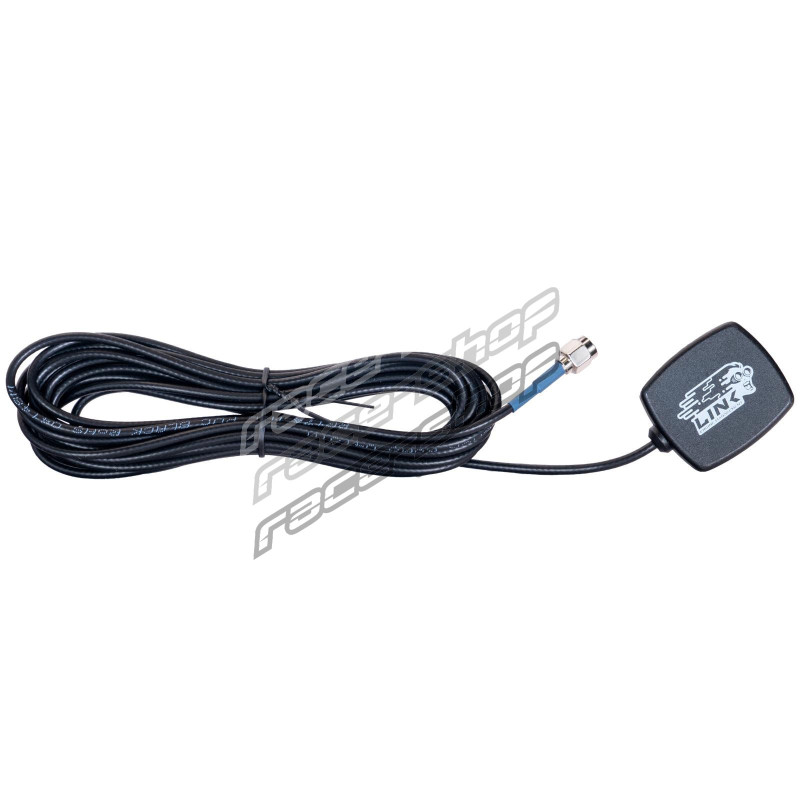

· Antenna GPS 4 m (montaggio magnetico o adesivo)

· Coperchi antipolvere USB-C e SMA

· Guida rapida (A5)

· Tabella I/O per l'installatore (A3)

· Viti di montaggio

· Adesivi Link

· 12 uscite di iniezione, 8 di accensione e 4 multifunzione (inj, ign, aux) (24 in totale)

· Una soluzione economica per un controllo collaudato dell'iniezione diretta (DI) su un massimo di 12 uscite di iniezione (utilizzando un driver box esterno OEM o aftermarket - maggiori informazioni sull'uso della DI qui) https://kb.linkecu.com/di-kb/latest/working-with-direct-injection

· Wi-Fi integrato, con collegamento PC Link in tempo reale

· Sistema di posizionamento globale (GPS) integrato fino a 50Hz

· Ethernet integrata, il modo più veloce e stabile per visualizzare o scaricare i log dei dati, calibrare e mettere a punto la centralina.

· I/O altamente personalizzabili, ora con otto pin ADIO.

· Doppio controller wideband digitale LSU 4.9 integrato.

· Doppi ponti H integrati che supportano, ad esempio, la farfalla elettronica (drive by wire) e wastegate elettroniche a bassa potenza.

· 1GB di memoria di acquisizione dati integrata.

· Tutte le mappature G4X e G5 sono compatibili con la G5 Voodoo Pro.

· Case CNC, custodia sigillata.

Specifiche

Uscite

· 12 uscite iniettori

· 8 uscite accensione

· 4 uscite a doppia funzione iniettore/accensione

· 6 uscite ausiliarie

· Alimentazione sensori +5V

· Qualsiasi pin iniettore/accensione non utilizzato può essere usato come pin ausiliario

· Tutti i pin di accensione e ausiliari sono protetti contro il flyback.

Ingressi

· 10 ingressi digitali

· 4 ingressi di temperatura

· 14 ingressi analogici

· 2 ingressi trigger

· 2 ingressi battito

Ingressi/uscite

· 8 pin ADIO a doppia funzione

Comunicazione

· USB-C (cavo incluso)

· Collegamento diretto alla centralina tramite l'access point Wi-Fi integrato, oppure aggiunta a una rete esistente (antenna inclusa)

· Doppio CAN (CAN 1 sul connettore CAN, CAN 2 sul connettore E)

· GPS (antenna inclusa)

· Ethernet con supporto daisy chain

Dimensioni & peso

· Profondità: 109,2 mm (4,3 pollici)

· Larghezza: 193,5 mm (7,6 pollici)

· Altezza max: 45,0 mm (1,8 pollici)

· Peso: 768 g (27 once)

Connettività

La G5 Voodoo Pro supporta i seguenti standard di comunicazione:

· USB-C

· Wi-Fi

· CAN

· GPS

· Ethernet

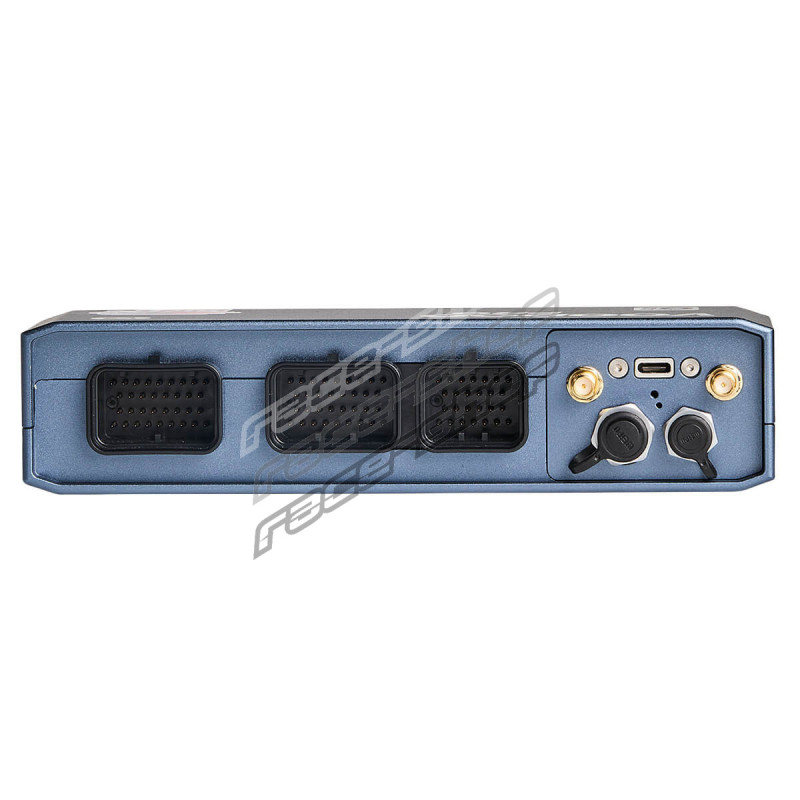

La G5 Voodoo Pro utilizza i connettori Superseal A, B & E. I connettori A & B hanno piedinature molto simili a quelle delle piattaforme G4X e G5 Voodoo Neo.

Ora è possibile collegarsi alla centralina con un normale cavo USB-C oppure tramite Wi-Fi o Ethernet.

La connettività GPS può essere attivata semplicemente aggiungendo un'antenna GPS.
