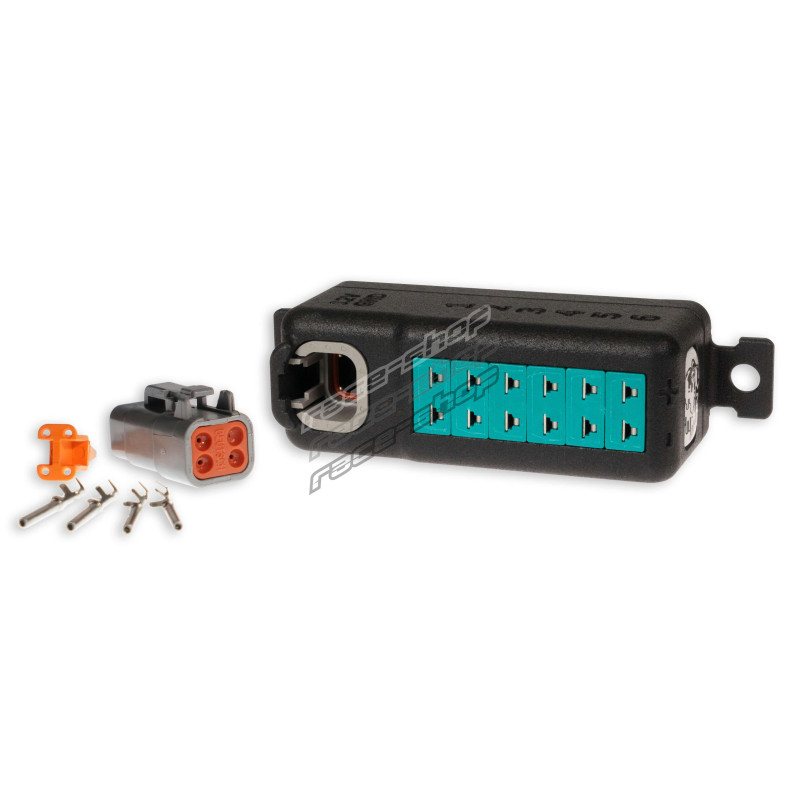

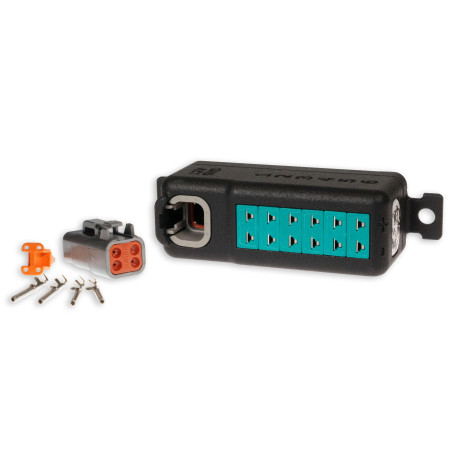

Link TCC06 modulo EGT a CAN 6 canali

Ideale per monitorare la temperatura dei gas di scarico dei singoli cilindri, il TCC06 può essere utilizzato anche per diverse altre misure di temperatura, tra cui temperatura prima e dopo l'intercooler, della chiocciola del turbocompressore, della testata, del liquido di raffreddamento e dell'olio. Il monitoraggio delle singole EGT consente di individuare le differenze di temperatura tra i cilindri e di utilizzare i dati per la messa a punto, la correzione per singolo cilindro e le strategie di protezione del motore.

Ciascuno dei 6 ingressi di tipo K è dotato di con compensazione del giunto freddo e i dati di temperatura vengono trasmessi direttamente via CAN alla centralina. Il modulo si collega tramite un connettore DTM a quattro pin con la piedinatura CAN standard Link ed è preconfigurato per l'integrazione con le centraline Link.

La connettività wireless integrata consente al TCC06 di essere configurato e aggiornato da smartphone o PC, offrendo inoltre accesso alle letture di temperatura in tempo reale e allo stato delle termocoppie.

Modelli supportati

Tutte le centraline Link con supporto CAN Bus.

6 ingressi di tipo K con compensazione del giunto freddo.

Connettore DTM a quattro pin & prese K miniaturizzate.

Collegamento CAN Bus alla centralina (preconfigurato per le centraline Link).

Campo di misura da 0 a 1250°C (da 32 a 2282°F) con risoluzione di 0,25°C.

Rilevamento di cortocircuito verso massa o dell'assenza di termocoppia di tipo K collegata.

Connettore standard mini K per termocoppia.

Configurazione e monitoraggio completi via wireless.

Frequenza di campionamento regolabile fino a 100Hz.

Specifiche

Guida alla configurazione e all'installazione TCC

Caratteristiche principali

• Piedinatura CAN DTM 4 (supporta lo schema di piedinatura CAN Link e la gamma di cavi CAN)
• Pin 1: 12V
• Pin 2: massa
• Pin 3: CAN Low
• Pin 4: CAN High
• Precisione: deviazione massima 2%

Opzioni di configurazione

Il modulo può essere configurato via wireless:

• Velocità CAN: 125kbps, 250kbps, 500kbps, 1Mbps.
• Emulazione: standard, tutti i principali moduli aftermarket EGT/termocoppia a CAN.
• Modifica dell'ID CAN Bus standard.
• Modifica Big/Little Endian.

Dimensioni del prodotto

• 115mm(L)x35mm(W)x35mm(H)
• 4.53in(L)x1.38in(W)x1.38in(H)

Peso del prodotto

• 95 grammi (3,35 once)

Dati elettrici

• Intervallo di tensione di esercizio: 12V

Contenuto della confezione

• 1 modulo CAN EGT - versione Link personalizzata
• 1 kit connettore corrispondente DTM4
• 2 adesivi Link

Nome calibrazione PCLink

• Per configurare un Link TCCXX in PCLink è necessario utilizzare il file LCS fornito. Aprite prima la finestra CAN Setup, configurate il Receive User Stream desiderato e impostate l'ID in modo che corrisponda al CAN ID impostato nel dispositivo TCCXX.
• Se si utilizza un TCC08, è necessario configurare un secondo Receive User Stream con un CAN ID successivo al primo per ricevere i valori EGT 5-8.
• Passate alla scheda Streams e selezionate lo stream corrispondente. Selezionate Load Stream e poi lo stream corretto per il vostro dispositivo.
• Per le istruzioni complete di configurazione consultate la sezione Supporto collegata qui sotto.
