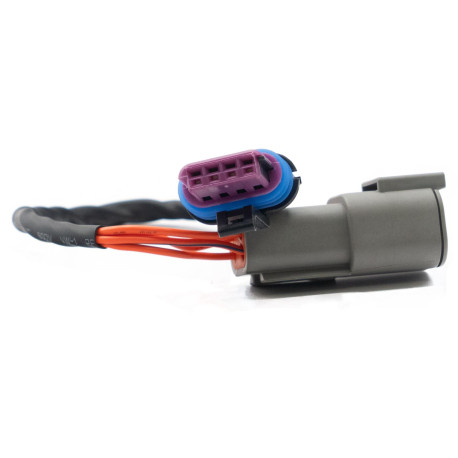

Link cablaggio adattatore LS stepper

Il cablaggio adattatore Link LS Stepper è un adattatore plug-and-play progettato per collegare un motore passo-passo di controllo dell'aria al minimo (IAC) GM LS al cablaggio motore LS terminato Link. Necessario per le applicazioni LS con farfalla a comando via cavo (drive-by-cable), si collega direttamente al connettore stepper precablato sul cablaggio motore, semplificando l'installazione ed eliminando la necessità di cablaggi aggiuntivi.

Modelli supportati

Motori GM Gen 3 LS1 e LS6.

Motori GM Gen 4 LS2, LS3 e LS7*.

Cablaggio motore LS terminato Link (PN 101-0300).

Corpi farfallati LS a comando via cavo (drive-by-cable) con motore passo-passo IAC GM di serie.

*I motori Gen 4 possono richiedere adattatori di cablaggio aggiuntivi a seconda della configurazione del motore. Consultate il manuale del cablaggio LS.

Avvertenze

Necessario quando si utilizza il cablaggio motore LS terminato Link con un motore LS con farfalla a comando via cavo.

Non necessario per le applicazioni drive-by-wire. Utilizzate invece il cablaggio adattatore LS DBW (101-0304).

Progettato esclusivamente per l'uso con il cablaggio motore LS terminato Link.

Specifiche

Caratteristiche principali

Il cablaggio adattatore Link LS Stepper presenta le seguenti specifiche:

• Installazione plug-and-play.
• Supporta i motori passo-passo IAC GM LS di serie.
• Si collega al connettore dell'adattatore stepper precablato sul cablaggio motore LS Link (PN 101-0300).
• Si interfaccia con Aux 5, Aux 6, Aux 7 e Aux 8.
• Progettato per applicazioni LS con farfalla a comando via cavo (drive-by-cable).
• Prodotto negli USA.

Dimensioni del prodotto

• 250mm(L)x25mm(W)x20mm(H)
• 9.84in(L)x0.98in(W)x0.79in(H)

Peso del prodotto

• 20 grammi (0,71 once)

Contenuto della confezione

• Cablaggio adattatore LS stepper
