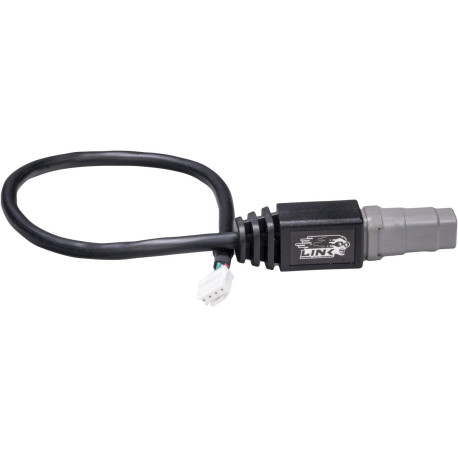

Link CANJST4 - cavo di collegamento CAN per centraline plug-in (4 pin)

Il cavo Link CANJST4 da 300 mm è necessario per aggiungere comunicazione CAN & alimentazione alle centraline plug-in G4X di recente introduzione dotate del nuovo connettore CAN alimentato a 4 pin (non il vecchio connettore CAN a 5 pin). Si collega direttamente alla presa sulla scheda (PCB) della centralina e fornisce il CAN e un'alimentazione 12V protetta per collegare facilmente gli accessori CAN. Adatto ad alimentare un CAN Lambda, un cruscotto, un amplificatore EGT o altri dispositivi CAN simili a basso consumo con un assorbimento di corrente continuo totale <3A.

Modelli supportati

Le centraline plug-in compatibili sono elencate di seguito:

214-4100 - Centralina plug-in G4X Nissan GTR con farfalla elettronica

217-4100 - Centralina plug-in G4X Nissan S15 con farfalla elettronica

233-4000 - Centralina plug-in G4X Honda S2000 AP1

228-4000 - Centralina plug-in G4X Subaru WRX V5-6

237-4000 - Centralina plug-in G4X Honda HC20X Type-R DC5/RSX

238-4000 - Centralina plug-in G4X Subaru WRX11

239-4000 - Centralina plug-in G4X MX5NB2X

240-4000 - Centralina plug-in G4X MX5NB1X

243-4000 - Centralina plug-in G4X WRX11 USDM

241-4200 - Centralina G5 plug-in - Toyota GT86/Subaru BRZ guida a sinistra (LHD)

241-4000 - Centralina G5 plug-in - Toyota GT86/Subaru BRZ guida a destra (RHD)

Specifiche

Dimensioni del prodotto

• 400mm(L)x20mm(W)x20mm(H)
• 15.75in(L)x0.79in(W)x0.79in(H)

Peso del prodotto

• 35 grammi (1,23 once)

Materiale

• 300mm

Dati elettrici

• Tensione di ingresso massima: 300V
• Assorbimento di corrente continuo massimo: 3A
• Sezioni dei cavi: 20AWG/0,5mm2

Varie

• Pin 4: CAN H
• Pin 3: CAN L
• Pin 2: massa
• Pin 1: 12V

Contenuto della confezione

• CANJST4 - cavo di collegamento CAN Link per centraline plug-in

Dati di calibrazione grezzi

• Pin 1: 12V
• Pin 2: massa
• Pin 3: CAN Low
• Pin 4: CAN High

Connettore

• Da DTM4 maschio a JST4.
• 12V e GND terminati su JST4.
