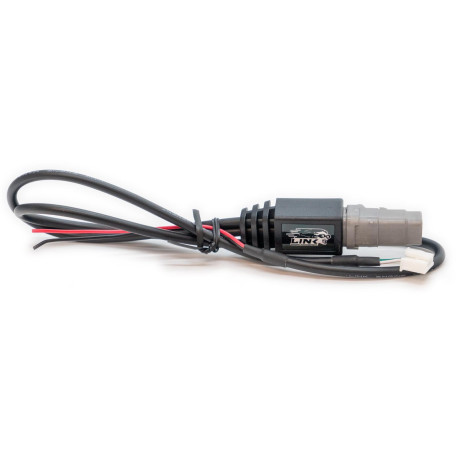

Link CANJST - cavo di collegamento CAN per centraline plug-in (5 pin)

Il Link CANJST è necessario per aggiungere la comunicazione CAN alle centraline plug-in G4+/G4X dotate di connettore CAN JST a 5 pin. Si collega direttamente alla presa CAN sulla scheda (PCB) della centralina. 12V e massa tramite cavo volante. Termina con un connettore maschio DTM4 compatibile con altri accessori CAN Link, tra cui il cavo di prolunga CAN (PN 101-0214) e il cavo splitter CAN (PN 101-0212).

Modelli supportati

Verificate se la vostra centralina dispone di un connettore CAN a 5 pin.

Avvertenze

Non compatibile con le seguenti centraline plug-in (queste richiedono un cavo CANJST4 PN 101-0198):

214-4100 - Centralina plug-in G4X Nissan GTR con farfalla elettronica

217-4100 - Centralina plug-in G4X Nissan S15 con farfalla elettronica

233-4000 - Centralina plug-in G4X Honda S2000 AP1

228-4000 - Centralina plug-in G4X Subaru WRX V5-6

237-4000 - Centralina plug-in G4X Honda HC20X Type-R DC5/RSX

238-4000 - Centralina plug-in G4X Subaru WRX11

239-4000 - Centralina plug-in G4X MX5NB2X

240-4000 - Centralina plug-in G4X MX5NB1X

243-4000 - Centralina plug-in G4X WRX11 USDM

Da DTM4 maschio a JST4.

12V e GND terminati su JST5.

Specifiche

Dimensioni del prodotto

• 570mm(L)x20mm(W)x15mm(H)
• 22.44in(L)x0.79in(W)x0.59in(H)

Peso del prodotto

• 45 grammi (1,59 once)

Dati elettrici

• Tensione di ingresso massima: 300V
• Assorbimento di corrente continuo massimo: 3A
• Sezioni dei cavi: 20AWG/0,5mm2

Varie

• Pin 4: CAN H
• Pin 3: CAN L
• Pin 2: massa
• Pin 1: 12V

Contenuto della confezione

• CANJST - cavo da JST 5 pin a DTM4

Dati di calibrazione grezzi

• Pin 1: 12V
• Pin 2: massa
• Pin 3: CAN Low
• Pin 4: CAN High
