Link G4X StormX

Include tutte le funzioni G4X di base che ci si aspetta dalla piattaforma Link vincitrice di campionati, tra cui CAN Bus, Flex Fuel, limitatori flessibili di protezione del motore, controllo tastierino CAN, controllo VVT, controllo della sovralimentazione ad anello aperto e chiuso e 512MB di acquisizione dati.

La StormX offre più I/O e funzionalità avanzate rispetto alle centraline Link entry-level, con uscite iniettori e accensione aggiuntive, uscite ausiliarie, ingressi digitali e ingressi di temperatura. Introduce inoltre funzioni di tuning avanzate, tra cui oscilloscopio trigger integrato, controllo del minimo con motore passo-passo e controllo della pompa di dosaggio olio per motori rotativi.

Attingendo alla gamma premium G4X di Link, la StormX supporta anche alcune funzioni motorsport avanzate, tra cui controllo del protossido di azoto, launch control, controllo completo della cambiata e anti-lag, risultando una scelta intelligente per applicazioni stradali ad alte prestazioni e motorsport.

La StormX è la soluzione ideale per progetti che richiedono I/O ampliati e alcune capacità di tuning avanzate, senza la necessità delle funzioni aggiuntive delle nostre centraline premium.

Modelli supportati

La StormX può gestire fino a 4 rotori o 8 cilindri con iniezione sequenziale e accensione diretta.

La StormX si posiziona tra le centraline G4X entry-level e premium di Link e offre le seguenti funzioni:

Funzioni della centralina

• 8 Custom Math Block con 30 caratteri
• Flex Fuel
• Oscilloscopio trigger
• Resistenze di pull-up selezionabili per gli ingressi di temperatura
• Limitatori flessibili di protezione del motore
• Controllo tastierino CAN
• Controllo VVT
• Controllo della sovralimentazione ad anello aperto
• Controllo della sovralimentazione ad anello chiuso
• Doppio controllo lambda ad anello chiuso
• 512 Megabyte di acquisizione dati interna

Funzioni motorsport

• Controllo del protossido di azoto
• Launch control
• Anti-lag
• Cronometro di gara e gestione della potenza
• Controllo della cambiata
• Controllo della cambiata al volante (paddle shift)

Specifiche

La StormX è la soluzione ideale per progetti che richiedono più ingressi e uscite rispetto alle centraline G4X entry-level di Link, ma solo alcune delle specifiche delle nostre centraline G4X premium, tra cui:

Uscite

• 8 uscite iniettori
• 8 uscite accensione
• 8 uscite ausiliarie
• Alimentazione sensori +5V
• Alimentazione sensori +8V
• Le uscite iniettori/accensione non utilizzate possono essere usate come uscite ausiliarie

Ingressi

• 8 ingressi digitali
• 3 ingressi di temperatura
• 8 ingressi analogici
• 2 ingressi trigger
• 2 ingressi battito
• Gli ingressi di temperatura e analogici non utilizzati possono essere usati come ingressi digitali

Comunicazione

• 1 canale CAN Bus
• Connessione di programmazione USB LTW a 6 pin

Acquisizione dati

• Memoria di acquisizione dati integrata da 512MB
• Frequenza di acquisizione totale massima 100kHz
• 250 canali di acquisizione

Dimensioni del prodotto

• 185mm(L) x 130mm(W) x 40mm(H)
• 7.28in(L) x 5.12in(W) x 1.57in(H)

Peso del prodotto

• 660 grammi (23,28 once)

Materiale

• Custodia in alluminio pressofuso

Dati elettrici

• Intervallo di tensione di esercizio: 6,5-24V
• Tensione di ingresso massima: 36V
• Assorbimento di corrente continuo massimo: 5,5A
• Corrente di esercizio: 200mA

Varie

• Standard di produzione ISO 13485
• Intervallo di temperatura ambiente: da -30 a 90°C

Contenuto della confezione

• Centralina StormX G4X
• Guida rapida
• Staffa di montaggio
• Cavo di programmazione USB
• Adesivi LinkECU

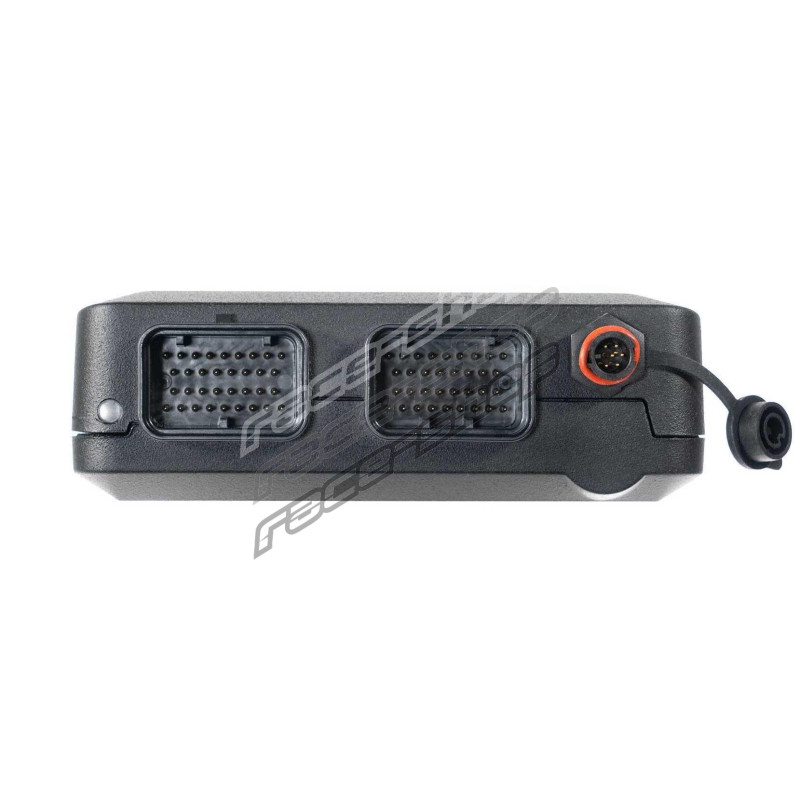

Connettore

• Superseal 4 file 34 posizioni x2
• Codice 4-1437290-0
• Codice 4-1437290-1
